सीएनसी डायमंड ग्राइंडिंग व्हील का उपयोग किस लिए किया जाता है?

सीएनसी डायमंड ग्राइंडिंग व्हील का उपयोग मुख्य रूप से सटीक ग्लास ग्राइंडिंग, एज प्रोसेसिंग, एज शेपिंग और सीएनसी मशीनिंग केंद्रों और ग्लास एजिंग उपकरणों पर फिनिशिंग के लिए किया जाता है। एक उपयुक्त बॉन्डिंग सिस्टम और नियंत्रित मशीन आंदोलन के साथ हीरा अपघर्षक को मिलाकर, ये पहिये बार-बार उत्पादन चक्रों में लगातार सामग्री हटाने और स्थिर किनारे प्रसंस्करण का समर्थन करते हैं।

एप्लिकेशन विशेष रूप से ग्लास निर्माताओं के लिए प्रासंगिक है जिन्हें नियंत्रित किनारे आयाम, विश्वसनीय सतह गुणवत्ता और उचित पहिया जीवन की आवश्यकता होती है। हालाँकि, सीएनसी डायमंड ग्राइंडिंग व्हील का प्रदर्शन केवल अपघर्षक पर निर्भर नहीं करता है। कांच की मोटाई, पहिया विशिष्टता, मशीन विन्यास, पीसने की स्थिति और आवश्यक किनारे की ज्यामिति सभी अंतिम परिणाम को प्रभावित करते हैं।

इस कारण से, केवल उसके नाम या अपघर्षक प्रकार के आधार पर एक पहिया का चयन करना शायद ही पर्याप्त होता है। वास्तविक प्रसंस्करण कार्य को पहिया विनिर्देश निर्धारित करना चाहिए।

सीएनसी डायमंड ग्राइंडिंग व्हील का उपयोग किस लिए किया जाता है?

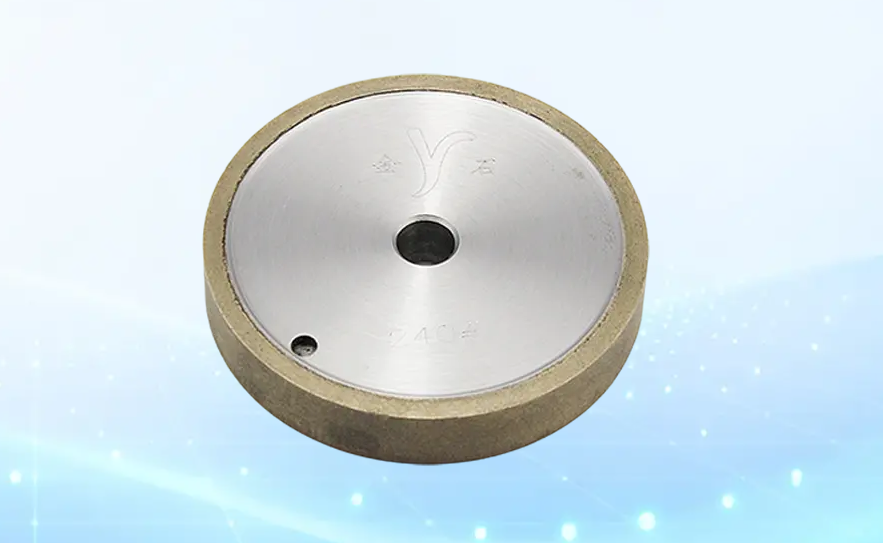

सीएनसी डायमंड ग्राइंडिंग व्हील एक अपघर्षक उपकरण है जिसे सीएनसी मशीनिंग केंद्रों या ग्लास एजिंग उपकरण के साथ काम करने के लिए डिज़ाइन किया गया है। इसका मुख्य उद्देश्य कांच की सतह से सामग्री को नियंत्रित रूप से हटाना है, विशेष रूप से किनारों या आकार वाले खंडों के साथ जहां आयामी स्थिरता और दोहराने योग्य प्रसंस्करण की आवश्यकता होती है।

सामान्य प्रयोजन के अपघर्षक उपकरणों की तुलना में, हीरे के पहिये को सुपरअपघर्षक के रूप में हीरे के गुणों के आधार पर डिज़ाइन किया गया है। हीरे के कण काटने की क्रिया करते हैं, जबकि बॉन्डिंग सिस्टम ऑपरेशन के दौरान अपघर्षक को स्थिति में रखता है। व्हील ज्यामिति भी एक महत्वपूर्ण भूमिका निभाती है क्योंकि कार्य प्रोफ़ाइल को आवश्यक प्रसंस्करण पथ और किनारे के आकार के अनुरूप होना चाहिए।

सीएनसी ग्लास प्रसंस्करण के लिए, पहिया और मशीन एक प्रसंस्करण प्रणाली के रूप में कार्य करते हैं। सीएनसी उपकरण वर्कपीस या टूल की गति और स्थिति को निर्धारित करता है, जबकि ग्राइंडिंग व्हील वास्तविक अपघर्षक कटिंग करता है। एक उपयुक्त संयोजन बार-बार उत्पादन चक्रों पर नियंत्रित पीस प्रदान कर सकता है।

कांच के किनारे पीसना

सीएनसी डायमंड ग्राइंडिंग व्हील्स के लिए सबसे आम अनुप्रयोगों में से एक ग्लास एज ग्राइंडिंग है। काटने के बाद, निर्दिष्ट ज्यामिति, आयाम या फिनिश प्राप्त करने के लिए कांच के किनारों को अतिरिक्त सामग्री हटाने की आवश्यकता हो सकती है। सीएनसी उपकरण प्रोग्राम किए गए पथ के साथ पीसने वाले उपकरण की गति को नियंत्रित कर सकते हैं, जबकि हीरे का पहिया किनारे से सामग्री को हटा देता है।

इस प्रक्रिया का उपयोग उन अनुप्रयोगों के लिए किया जा सकता है जहां सीधे, आकार या अन्यथा परिभाषित किनारे की ज्यामिति की आवश्यकता होती है। लगातार पहिया व्यवहार महत्वपूर्ण है क्योंकि पहिया घिसाव या प्रोफ़ाइल में परिवर्तन धीरे-धीरे संसाधित किनारे को प्रभावित कर सकता है।

उत्पादन परिवेश के लिए, प्रसंस्करण मात्रा बढ़ने के साथ यह और अधिक महत्वपूर्ण हो जाता है। एक पहिया जो उचित सेवा अंतराल पर अपनी कार्यशील विशेषताओं को बनाए रखता है, वह पहिया प्रतिस्थापन की आवृत्ति को कम कर सकता है और उत्पादन में रुकावटों को सीमित करने में मदद कर सकता है।

सटीक परिणाम अभी भी पूरी प्रक्रिया पर निर्भर करता है। मशीन की कठोरता, धुरी की स्थिति, फ़ीड दर, पहिया विनिर्देश, शीतलन और कांच की विशेषताएं सभी किनारे की गुणवत्ता को प्रभावित कर सकती हैं। इसलिए हीरे का पहिया प्रक्रिया का एक महत्वपूर्ण घटक है, लेकिन इसे तैयार किनारे को नियंत्रित करने वाला एकमात्र कारक नहीं माना जाना चाहिए।

एज शेपिंग और प्रोफाइल प्रोसेसिंग

सीएनसी ग्राइंडिंग का उपयोग तब भी किया जाता है जब कांच के किनारे को सपाट किनारे से साधारण सामग्री हटाने के बजाय एक परिभाषित आकार की आवश्यकता होती है। इन अनुप्रयोगों में, पहिये की ज्यामिति विशेष रूप से महत्वपूर्ण हो जाती है।

प्रोफ़ाइल पीसने के लिए कांच को संसाधित करते समय पर्याप्त रूप से स्थिर कार्य आकार बनाए रखने के लिए अपघर्षक उपकरण की आवश्यकता होती है। अत्यधिक पहिया घिसाव या प्रोफ़ाइल परिवर्तन मशीन द्वारा उत्पादित ज्यामिति को बदल सकता है, विशेष रूप से लंबे समय तक उत्पादन चलाने के दौरान।

इस कारण से, सीएनसी ग्राइंडिंग व्हील का चयन करते समय आकार प्रतिधारण एक महत्वपूर्ण प्रदर्शन विचार है। एक उपयुक्त पहिये को सामग्री हटाने और सतह की गुणवत्ता के बीच उचित संतुलन प्रदान करते हुए निर्दिष्ट परिचालन स्थितियों के तहत अपने इच्छित कार्य प्रोफ़ाइल को बनाए रखना चाहिए।

सीएनसी नियंत्रण प्रोग्राम किए गए पथ का अनुसरण करने के लिए आवश्यक स्थितिगत सटीकता प्रदान करता है, लेकिन पहिया को अभी भी इच्छित प्रोफ़ाइल बनाने में सक्षम होना चाहिए। इसलिए मशीन और अपघर्षक उपकरण का अलग-अलग मूल्यांकन करने के बजाय मिलान करने की आवश्यकता है।

परिशुद्धता से पीसना और फिनिशिंग

कुछ ग्लास प्रसंस्करण कार्यों के लिए बुनियादी किनारे हटाने से अधिक की आवश्यकता होती है। पीसने की प्रक्रिया का उपयोग किनारे को परिष्कृत करने, आयामों को नियंत्रित करने या बाद के विनिर्माण चरणों के लिए ग्लास तैयार करने के लिए भी किया जा सकता है।

इन स्थितियों में, सटीक ग्लास पीसना स्थिर अपघर्षक व्यवहार और उपयुक्त पहिया विनिर्देशों पर निर्भर करता है। अत्यधिक कंपन, असंगत व्हील घिसाव, अनुपयुक्त ग्रिट, या गलत व्हील प्रोफ़ाइल संसाधित सतह को नकारात्मक रूप से प्रभावित कर सकता है।

एक सीएनसी डायमंड व्हील दोहराए जाने योग्य प्रसंस्करण का समर्थन कर सकता है जब इसकी विशिष्टता मशीन और एप्लिकेशन से मेल खाती है। हालाँकि, आवश्यक फिनिश पर हमेशा सामग्री हटाने की आवश्यकता के साथ विचार किया जाना चाहिए। आक्रामक पीसने के लिए अनुकूलित एक विनिर्देश बेहतर फिनिशिंग ऑपरेशन के लिए चुने गए विनिर्देश के समान नहीं हो सकता है।

विभिन्न ग्लास मोटाई का प्रसंस्करण

सीएनसी ग्राइंडिंग अनुप्रयोगों में ग्लास की मोटाई एक अन्य महत्वपूर्ण कारक है क्योंकि यह संसाधित होने वाली सामग्री की मात्रा और आवश्यक ग्राइंडिंग स्थितियों को प्रभावित करती है।

मीजी सीएनसी डायमंड व्हील 2 से 18 मिमी तक की ग्लास मोटाई के लिए निर्दिष्ट है, जो ग्लास प्रसंस्करण आवश्यकताओं की एक विस्तृत श्रृंखला के लिए कवरेज प्रदान करता है। उपलब्ध पहिया विशिष्टताओं में 80 से 200 मिमी तक बाहरी व्यास, 12 मिमी या 22 मिमी के भीतरी व्यास और 80# से 400# तक ग्रिट आकार शामिल हैं।

इन विशिष्टताओं की व्याख्या प्रत्येक सीएनसी अनुप्रयोग के लिए सार्वभौमिक सेटिंग के रूप में नहीं की जानी चाहिए। उपयुक्त पहिया अभी भी उपकरण, प्रसंस्करण संचालन, किनारे की ज्यामिति और आवश्यक परिणाम पर निर्भर करता है।

डायमंड व्हील सीएनसी ग्लास प्रसंस्करण के लिए उपयुक्त क्यों हैं?

ग्लास एक कठोर और भंगुर पदार्थ है, इसलिए अपघर्षक चयन का सामग्री हटाने की दक्षता और स्थिरता पर सीधा प्रभाव पड़ता है। इसकी उच्च कठोरता और काटने की क्षमता के कारण हीरे का व्यापक रूप से सटीक पीसने के अनुप्रयोगों में उपयोग किया जाता है।

हालाँकि, सीएनसी प्रसंस्करण के लिए, अपघर्षक प्रदर्शन समीकरण का केवल एक हिस्सा है। व्हील घिसाव, प्रोफ़ाइल स्थिरता, मशीन अनुकूलता और प्रसंस्करण आवश्यकताओं पर भी विचार किया जाना चाहिए।

उच्च काटने की क्षमता

पीसने के दौरान कांच से सामग्री को हटाने के लिए अपघर्षक कण जिम्मेदार होते हैं। एक उच्च गुणवत्ता वाला हीरा अपघर्षक पहिया विनिर्देश और परिचालन की स्थिति उपयुक्त होने पर प्रभावी काटने की क्रिया प्रदान कर सकता है।

यह सीएनसी ग्लास एज प्रोसेसिंग के लिए विशेष रूप से उपयोगी है, जहां उपकरण को एक परिभाषित पथ के साथ बार-बार सामग्री को हटाने की आवश्यकता हो सकती है। प्रभावी कटिंग प्रक्रिया को अत्यधिक यांत्रिक बल पर निर्भर किए बिना आवश्यक सामग्री हटाने की अनुमति देती है।

संतुलन महत्वपूर्ण है. एक ग्राइंडिंग व्हील जो अनुप्रयोग के लिए बहुत आक्रामक है, अनावश्यक सतह क्षति पैदा कर सकता है या प्रक्रिया अस्थिरता बढ़ा सकता है, जबकि एक अनुपयुक्त विनिर्देश उत्पादकता को कम कर सकता है। इसलिए व्हील चयन को केवल काटने की क्षमता को अधिकतम करने के बजाय वास्तविक पीसने के कार्य को प्रतिबिंबित करने की आवश्यकता है।

पहनने के प्रतिरोध और आकार प्रतिधारण

व्हील घिसाव का उत्पादन स्थिरता से सीधा संबंध है। जैसे-जैसे अपघर्षक कार्यशील सतह बदलती है, पीसने का व्यवहार और प्रभावी पहिया ज्यामिति भी बदल सकती है। यह विशेष रूप से प्रासंगिक है जब पहिया एक परिभाषित ग्लास किनारे या प्रोफ़ाइल के निर्माण के लिए जिम्मेदार है।

मीजी सीएनसी डायमंड व्हील को प्रमुख प्रदर्शन विशेषताओं के रूप में पहनने के प्रतिरोध और आकार प्रतिधारण के साथ डिज़ाइन किया गया है। इसकी घोषित सेवा जीवन 20,000 मीटर से अधिक है, जबकि वास्तविक सेवा अंतराल ग्लास विशेषताओं, पीसने की स्थिति, मशीन सेटिंग्स और पहिया विनिर्देश जैसे कारकों पर निर्भर करेगा।

लंबे समय तक उपयोग करने योग्य जीवन पहिया प्रतिस्थापन की आवृत्ति को कम कर सकता है। निरंतर उत्पादन में, कम प्रतिस्थापन घटनाएं मशीन की रुकावटों और उपकरण परिवर्तनों से जुड़े श्रम को भी कम कर सकती हैं।

फिर भी सेवा जीवन का मूल्यांकन एक निश्चित मूल्य के रूप में करने के बजाय वास्तविक उत्पादन डेटा का उपयोग करके किया जाना चाहिए। एक ही पहिये का उपयोग करने वाले दो अनुप्रयोग अलग-अलग परिणाम दे सकते हैं जब उनकी पीसने की स्थिति काफी भिन्न होती है।

बार-बार प्रसंस्करण में लगातार प्रदर्शन

सीएनसी विनिर्माण को अक्सर चुना जाता है क्योंकि उसी प्रोग्राम किए गए ऑपरेशन को उच्च स्तर की प्रक्रिया नियंत्रण के साथ दोहराया जा सकता है। इसलिए अपघर्षक उपकरण को पूरे उत्पादन चक्र के दौरान यथोचित स्थिर प्रदर्शन बनाए रखना चाहिए।

सीएनसी डायमंड ग्राइंडिंग व्हील के लिए, लगातार प्रदर्शन में अपघर्षक स्थायित्व से अधिक शामिल होता है। व्हील ज्यामिति, संतुलन, बॉन्डिंग विशेषताएँ, मशीन अनुकूलता और परिचालन स्थितियाँ सभी पीसने की प्रक्रिया को प्रभावित कर सकती हैं।

एक स्थिर पहिया पूर्वानुमानित सामग्री निष्कासन को बनाए रखने में मदद कर सकता है और उत्पादन बढ़ने पर किनारे की ज्यामिति में अवांछित परिवर्तनों को कम कर सकता है। यह विशेष रूप से तब प्रासंगिक होता है जब एक ही ग्लास विनिर्देश को बड़ी मात्रा में संसाधित किया जाता है।

वहीं, मशीन का रखरखाव भी जरूरी रहता है। स्पिंडल रनआउट, कंपन, अनुचित माउंटिंग, अपर्याप्त शीतलन, या गलत प्रक्रिया पैरामीटर परिणामों को प्रभावित कर सकते हैं, भले ही ग्राइंडिंग व्हील सही ढंग से निर्दिष्ट हो।

सीएनसी डायमंड ग्राइंडिंग व्हील चुनते समय क्या विचार किया जाना चाहिए?

सीएनसी डायमंड ग्राइंडिंग व्हील का चयन केवल व्हील के नाम के बजाय वास्तविक प्रसंस्करण आवश्यकता से शुरू होना चाहिए। एक उपयुक्त विनिर्देश को सामग्री, मशीन, पीसने के संचालन और आवश्यक किनारे के परिणाम से मेल खाना चाहिए।

मुख्य कारकों में आम तौर पर शामिल हैं:

• कांच की मोटाई और सामग्री की विशेषताएं
• आवश्यक पीसने का संचालन और किनारे की ज्यामिति
• पहिये का व्यास और बोर
• डायमंड ग्रिट विशिष्टता
• सीएनसी मशीन विन्यास
• उत्पादन की मात्रा और आवश्यक स्थिरता

ये कारक आपस में घनिष्ठ रूप से जुड़े हुए हैं। एक पैरामीटर को बदलने से दूसरे की उपयुक्तता प्रभावित हो सकती है।

कांच की मोटाई और पीसने की आवश्यकताएँ

कांच की मोटाई जांचने वाली पहली विशिष्टताओं में से एक है क्योंकि यह पीसने के भार और प्रसंस्करण की स्थिति को प्रभावित करती है। पतले कांच और मोटे कांच को अलग-अलग प्रक्रिया सेटिंग्स की आवश्यकता हो सकती है, भले ही सामान्य पीसने का संचालन समान हो।

मीजी सीएनसी डायमंड व्हील के लिए, बताई गई प्रोसेसिंग रेंज 2-18 मिमी है। यह आकलन करते समय एक उपयोगी संदर्भ प्रदान करता है कि क्या पहिया किसी विशेष ग्लास उत्पाद पर लागू होता है।

हालाँकि, अकेले मोटाई से चयन का निर्धारण नहीं किया जाना चाहिए। आवश्यक किनारे की ज्यामिति, सामग्री हटाने की मात्रा, प्रसंस्करण गति और गुणवत्ता आवश्यकताओं पर भी विचार करने की आवश्यकता है।

फिनिशिंग ऑपरेशन के लिए एक पतली ग्लास शीट को संसाधित करने वाले निर्माता को मोटे ग्लास पर अधिक महत्वपूर्ण किनारे हटाने वाले निर्माता से बहुत अलग व्हील आवश्यकताएं हो सकती हैं।

पहिए के आयाम और मशीन की अनुकूलता

पहिये के भौतिक आयाम सीएनसी मशीन और उसकी माउंटिंग व्यवस्था के अनुरूप होने चाहिए। बाहरी व्यास उपलब्ध कार्यशील ज्यामिति को निर्धारित करता है और मशीन के संचालन विन्यास से भी संबंधित है। आंतरिक व्यास आवश्यक माउंटिंग इंटरफ़ेस से मेल खाना चाहिए।

सीएनसी डायमंड व्हील 80-200 मिमी के बाहरी व्यास और 12 मिमी या 22 मिमी के आंतरिक व्यास के साथ उपलब्ध है। ये विनिर्देश अलग-अलग कॉन्फ़िगरेशन विकल्प प्रदान करते हैं, लेकिन वास्तविक उपकरण के विरुद्ध सही विकल्प की पुष्टि की जानी चाहिए।

मशीन अनुकूलता में भौतिक आयामों से अधिक भी शामिल होना चाहिए। स्पिंडल गति, उपलब्ध बिजली, शीतलन व्यवस्था, पहिया निकासी, और इच्छित पीसने की स्थिति इस बात को प्रभावित कर सकती है कि कोई विशेष पहिया उपयुक्त है या नहीं।

एक पहिया जो यांत्रिक रूप से फिट होता है उसे उत्पादन समाधान के रूप में उपयोग करने से पहले अभी भी और मूल्यांकन की आवश्यकता हो सकती है।

ग्रिट और प्रसंस्करण आवश्यकताएँ

ग्रिट का आकार अपघर्षक कार्य सतह की विशेषताओं को प्रभावित करता है और इसे वांछित पीसने के परिणाम के संबंध में माना जाना चाहिए। मोटे और महीन अपघर्षक विनिर्देश सामग्री हटाने और परिष्करण प्रदर्शन के बीच अलग-अलग संतुलन पैदा कर सकते हैं।

मीजी सीएनसी डायमंड व्हील 80#-400# ग्रिट विनिर्देशों में उपलब्ध है। पीसने के संचालन, आवश्यक किनारे की गुणवत्ता और प्रक्रिया की स्थिति के अनुसार उपयुक्त ग्रिट का चयन किया जाना चाहिए।

ग्रिट को व्हील बॉन्ड, मशीन सेटिंग्स, या ग्लास विशेषताओं से स्वतंत्र रूप से नहीं माना जाना चाहिए। एक ही ग्रिट विभिन्न प्रक्रिया स्थितियों के तहत अलग-अलग व्यवहार कर सकता है, इसलिए वास्तविक उत्पादन आवश्यकताएं अंतिम चयन का आधार बनी रहती हैं।

सीएनसी डायमंड ग्राइंडिंग व्हील कब उपयुक्त विकल्प है?

जब उत्पादन प्रक्रिया के लिए सीएनसी मशीनिंग केंद्रों या ग्लास एजिंग उपकरणों पर ग्लास की नियंत्रित पीसने की आवश्यकता होती है, तो सीएनसी डायमंड ग्राइंडिंग व्हील एक उपयुक्त विकल्प होता है। यह विशेष रूप से प्रासंगिक है जब एज प्रोसेसिंग को लगातार टूल मूवमेंट और परिभाषित प्रसंस्करण आवश्यकताओं के साथ कई वर्कपीस में दोहराया जाना आवश्यक है।

कई व्यावहारिक स्थितियाँ संकेत कर सकती हैं कि इस प्रकार का पहिया विचार करने योग्य है:

• सीएनसी-नियंत्रित ग्लास एज प्रोसेसिंग उत्पादन प्रक्रिया का हिस्सा है।
• एप्लिकेशन को दोहराए जाने योग्य किनारे पीसने या आकार देने की आवश्यकता होती है।
• कांच की मोटाई पहिये की लागू प्रसंस्करण सीमा के अंतर्गत आती है।
• व्हील आयामों का मशीन कॉन्फ़िगरेशन से मिलान किया जा सकता है।
• लगातार पहिया घिसाव और प्रोफ़ाइल स्थिरता महत्वपूर्ण हैं।
• उत्पादन की मात्रा पहिया जीवन और प्रतिस्थापन आवृत्ति को महत्वपूर्ण बनाती है।

अंतिम विनिर्देश का चयन करने से पहले इच्छित एप्लिकेशन का हमेशा मूल्यांकन किया जाना चाहिए। उदाहरण के लिए, एज ग्राइंडिंग के लिए चुने गए पहिये की वही आवश्यकताएं नहीं हो सकती हैं जो किसी विशेष प्रोफ़ाइल या फिनिशिंग ऑपरेशन के लिए उपयोग की जाती हैं।

सीएनसी ग्लास एजिंग के लिए एक समर्पित अपघर्षक उपकरण की आवश्यकता वाले अनुप्रयोगों के लिए, सीएनसी डायमंड व्हील को सीएनसी मशीनिंग केंद्रों और ग्लास एजिंग उपकरण के लिए डिज़ाइन किया गया है। इसके विनिर्देशन में 2 से 18 मिमी तक की कांच की मोटाई शामिल है, जिसमें विभिन्न प्रसंस्करण आवश्यकताओं के लिए कई पहिया आयाम और ग्रिट विकल्प उपलब्ध हैं।

वास्तविक सीएनसी ग्राइंडिंग प्रक्रिया से पहिए का मिलान

सीएनसी डायमंड ग्राइंडिंग व्हील्स का मुख्य उद्देश्य ग्लास एज ग्राइंडिंग, एज शेपिंग, प्रोफाइल प्रोसेसिंग और फिनिशिंग जैसे अनुप्रयोगों में नियंत्रित और दोहराए जाने योग्य सामग्री को हटाना है। उनका मूल्य हीरे के घर्षण प्रदर्शन, पहिया ज्यामिति, मशीन नियंत्रण और संसाधित होने वाले ग्लास की आवश्यकताओं के बीच बातचीत से आता है।

इसलिए चयन प्रक्रिया वास्तविक संचालन से शुरू होनी चाहिए: ग्लास का प्रकार और मोटाई, आवश्यक किनारे की ज्यामिति, मशीन कॉन्फ़िगरेशन, पहिया आयाम और अपेक्षित उत्पादन की स्थिति। एक पहिया विनिर्देश जो इन आवश्यकताओं को पूरा करता है, केवल सामान्य प्रदर्शन दावों के आधार पर चयन की तुलना में स्थिर प्रसंस्करण प्रदान करने की अधिक संभावना है।

ग्लास प्रसंस्करण के लिए सीएनसी उपकरण का उपयोग करने वाले निर्माताओं के लिए, सबसे व्यावहारिक तरीका संपूर्ण मशीनिंग प्रणाली के हिस्से के रूप में ग्राइंडिंग व्हील का मूल्यांकन करना है।
